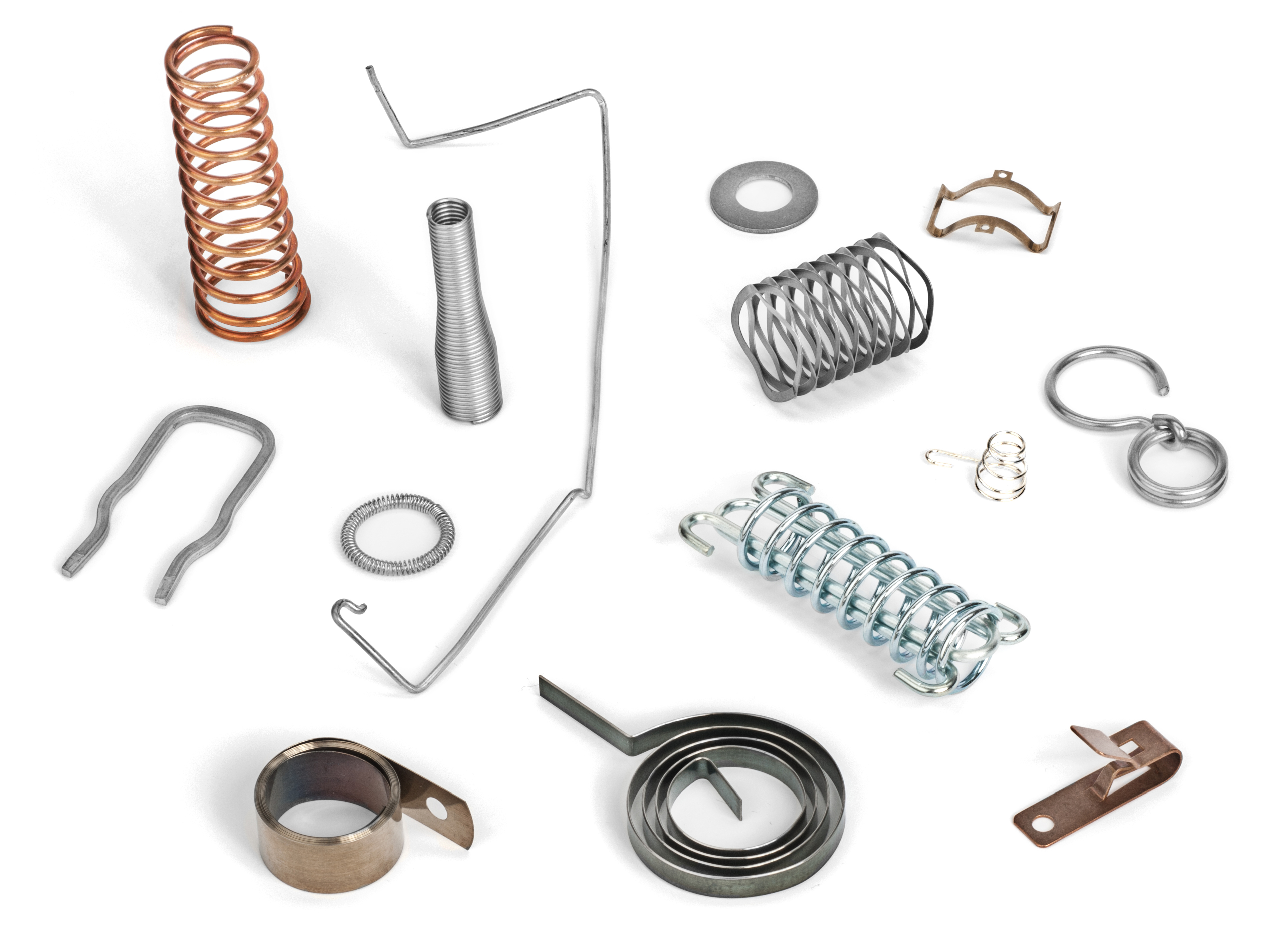

除了弹簧标准件之外,力司百灵还提供不同材料的弹簧定制件。在不同的应用中,正确的材料可以使弹簧的性能完全不同。选择材料一般会考虑到工作温度,耐腐蚀性能要求以及弹簧参数。力司百灵的工程师,会根据您的实际使用情况,推荐给您最合适的弹簧材料。
力司百灵弹簧标准件系列材料 | ||||||||
---|---|---|---|---|---|---|---|---|
弹簧标准件系列 | 琴钢丝 | 不锈钢 | Elgiloy埃尔吉洛伊耐蚀非磁合金 | 油淬火 | 铬硅 | 铍铜 | Ultem | |
压缩弹簧 | LeeP合成塑料 | X | ||||||
BANTAM™ 迷你系列 | X | |||||||
仪表系列 | X | X | ||||||
Lite Pressure™微压力系列 | SS316 | |||||||
标准件系列 | X | X | ||||||
重负荷系列 | X | X | X | |||||
高强度系列 | 17-7 PH | |||||||
REDUX ™ 波形系列 | 17-7 PH | |||||||
HEFTY™ 模具弹簧 | X | X | ||||||
DIN-Plus系列 | X^ | X^ | ||||||
拉伸弹簧 | X | X | ||||||
扭转弹簧 | X | X | ||||||
碟形弹簧 | 300 Series | |||||||
恒力弹簧 | 301 | |||||||
电池弹簧 | X | X | ||||||
可变长度拉伸弹簧 | X | 302 | ||||||
弹簧组合套装 | X | X | ||||||
挂钩 | X | |||||||
美国军标压缩弹簧 | X* | 302 DFARS | ||||||
美国军标拉伸弹簧 | X* | 302 DFARS |
*无镀层琴钢丝(参考标准 ASTM A228)或预镀镉琴钢丝或预镀锌琴钢丝
X^近似于欧盟EN 10270标准
材料 | 市售规格 | 化学成分 | 密度 (lb/in3) | 最小抗拉强度 (psi x 103) | 弹性模量 (E)(psi x 106) | 扭转模量(G)(psi x 106) | 最高工作温度 | 说明及主要用途 |
---|---|---|---|---|---|---|---|---|
琴钢丝 |
ASTM A228 | C 0.70 - 1.00%, Mn 0.20 - 0.70% | 0.28 | 230 - 399 | 30 | 11.5 | 250 °F | 高品质弹簧丝,冷拉,表面光洁度好。高磁性。高抗拉强度,具有良好的使用寿命。 |
冷拉 |
ASTM A227 | C 0.45 - 0.85%, Mn 0.30 - 1.30% | 0.28 | 一级: 147 - 283, 二级: 171 - 324 | 30 | 11.5 | 250 °F | 适用于低于平均压力应用的普通弹簧丝。冷拉至所需性能。高磁性。 |
油淬火 |
ASTM A229 | C 0.55 - 0.85%, Mn 0.30 - 1.20% | 0.28 | 一级: 165 - 293, 二级: 191 - 324 | 30 | 11.5 | 250 °F | 普通弹簧钢丝。高磁性。当琴钢丝无此规格时,该材料通常用于较大的线径尺寸。 |
材料 | 市售规格 | 化学成分 | 密度 (lb/in3) | 最小抗拉强度 (psi x 103) | 弹性模量 (E)(psi x 106) | 扭转模量(G)(psi x 106) | 最高工作温度 | 说明及主要用途 |
---|---|---|---|---|---|---|---|---|
油淬火铬硅钢 |
ASTM A401 | C 0.51 - 0.59%, Cr 0.60 - 0.80%, Si 1.20 - 1.60% | 0.28 | 224 - 300 | 30 | 11.5 | 475 °F | 合金钢,该材料适用于承受冲击载荷和较高的工作温度。高磁性。阀门等级弹簧材料符合ASTM A232标准。 |
油淬火铬钒钢 |
ASTM A231 | C 0.48 - 0.53%, V 0.15 Min %, Mn 0.70 - 0.90%, Cr 0.80 - 1.10% | 0.28 | 190 - 300 | 30 | 11.5 | 425 °F | 合金钢,该材料适用于承受冲击载荷和较高的工作温度。高磁性。阀门等级弹簧材料符合ASTM A232标准。 |
材料 | 市售规格 | 化学成分 | 密度 (lb/in3) | 最小抗拉强度 (psi x 103) | 弹性模量 (E)(psi x 106) | 扭转模量(G)(psi x 106) | 最高工作温度 | 说明及主要用途 |
---|---|---|---|---|---|---|---|---|
302/304不锈钢 |
ASTM A313 | Cr 17.0 - 20.0%, Ni 8.0 - 10.5% | 0.29 | 130 - 325 | 28 | 10 | 550 °F | 普通耐腐蚀耐热弹簧丝。微量磁性。304不锈钢比302不锈钢含碳量少,都可应用于弹簧标准件。 |
316不锈钢 |
ASTM A313 | Cr 16.5 - 18.0%, Ni 10.5 - 13.5%, Mo 2.0 - 2.5% | 0.29 | 125 - 245 | 28 | 10 | 550 °F | 普通耐热弹簧丝,比302/204不锈钢的耐腐蚀性高。微量磁性。通常应用于航海及抗氯化物侵蚀。 |
17-7 PH不锈钢 |
AMS 5678 | Cr 16.0 - 18.0%, Ni 6.5 - 7.7%, Al 0.75 - 1.5% | 0.28 | Cond. CH900: 230 - 343 | 29.5 | 11 | 600 °F | 比300系列不锈钢的强度高,具有相似的耐热性和耐腐蚀性。微量磁性。材料在弹簧制造后沉淀硬化来获得所需的性能。 |
材料 | 市售规格 | 化学成分 | 密度 (lb/in3) | 最小抗拉强度 (psi x 103) | 弹性模量 (E)(psi x 106) | 扭转模量(G)(psi x 106) | 最高工作温度 | 说明及主要用途 |
---|---|---|---|---|---|---|---|---|
磷青铜 |
ASTM B159 | Cu 94.0 - 96.0%, Sn 4.0 - 6.0% | 0.32 | 105 - 145 | 15 | 6.25 | 200 °F | 有色金属弹簧丝,具有良好的耐腐蚀性和导电性。无磁性。 |
铍铜 |
ASTM B197 | Cu 98.0%, Be 1.8 - 2.0% | 0.30 | 160 - 230 | 18.5 | 7 | 400 °F | 有色金属弹簧丝,具有良好的耐腐蚀性和导电性。比磷青铜和非磁性材料强度更高。材料在弹簧制造后沉淀硬化,以达到所需的性能。 |
Monel 400 |
AMS 7233 | Ni 63.0 min%, Cu 28.0 - 34.0% | 0.32 | 145 - 180 | 26 | 9.5 | 450 °F | 镍铜合金弹簧丝在高温下具有良好的耐腐蚀性。在低温环境下具有良好的性能。耐氢氟酸、硫酸和盐酸。常用于海洋和化学加工应用。 |
黄铜 |
ASTM B134 | Cu 68.5 - 71.5%, Zn 28.5 - 31.5% | 0.31 | 120 min | 16 | 6 | 200 °F | 对冷加工具有良好的强度和延展性。基于70-30弹簧黄铜(c26000)子类型的特性。适用于淡水和海水的应用。 |
Monel K 500 |
QQ-N-286 | Ni 63.0 min%, Cu 27.0 - 33.0%, Al 2.3 - 3.1% | 0.31 | 160 - 200 | 26 | 9.5 | 550 °F | 与Monel 400有着相似的耐腐蚀性和耐热性,比Monel 400具有更好的强度。适用于零下和低温的工作环境。 |
材料 | 市售规格 | 化学成分 | 密度 (lb/in3) | 最小抗拉强度(G)(psi x 106) | 弹性模量(G)(psi x 106) | 扭转模量(G)(psi x 106) | 最高工作温度 | 说明及主要用途 |
---|---|---|---|---|---|---|---|---|
Inconel X750 |
AMS 5698 / 5699 | Ni 70.0 min%, Cr 14.0 - 17.0%, Fe 5.0 - 9.0% | 0.30 | 一号回火: 155 Min, 弹簧回火: 180 - 220 | 31 | 12 | 750 - 1100 °F | 强度优于inconel 600。材料在弹簧制造后沉淀硬化,以获得所需的性能。1号回火可以达到更好的耐热性。 |
Inconel 600 |
ASTM B166 | Ni 72.0 min%, Cr 14.0 - 17.0%, Fe 6.0 - 10.0% | 0.31 | 140 - 185 | 31 | 11 | 700 °F | 适度高温下具有良好的耐腐蚀性和机械性能。也适用于低温应用。常用于化学加工、热处理和航空航天工业。 |
Inconel 718 |
ASTM B637 | Ni 50.0 - 55.0%, Cr 17.0 - 21.0%, Fe 11.0 - 24.0% | 0.30 | 210 - 250 | 29 | 11.2 | 1100 °F | 强度优于inconel 600。材料在弹簧制造后沉淀硬化,以获得所需的性能。1号回火可以达到更好的耐热性。 |
Elgiloy埃尔吉洛伊耐蚀非磁合金 |
AMS 5833 | Co 39.0 - 41.0%, Ni 15.0 - 16.0, Cr 19.0 - 21.0%, Fe 15.0 - 18.0% | 0.30 | 270 - 300 | 32 | 12 | 850 °F | 钴镍合金具有很好的强度,无磁性。优异的耐腐蚀性,耐醋酸、氯化铵、柠檬酸、氯化钠和亚硫酸钠。材料在弹簧制造后沉淀硬化,以获得所需的性能。 |
哈氏合金 (C276) |
ASTM B574 | Ni 51.0 - 63.5%, Cr 14.5 - 16.5%, Mo 15.0 - 17.0%, Fe 4.0 - 7.0% | 0.32 | 100 - 200 | 30.7 | 11.8 | 700 °F | 在化学加工环境中具有良好的耐腐蚀性。以优异的抗硫和抗氯化合物而闻名。适用于海洋和废物处理行业。 |
NiSpan C |
AMS 5225 | Fe 45.0 - 51.0%, Ni 41.0 - 43.5%, Cr 4.9 - 5.75%, Ti 2.25 - 2.75%, Al 0.3 - 0.8% | 0.29 | 150 - 190 | 24.0 - 29.0 | 9.0 - 10.0 | 150 °F | 在一定温度范围内具有恒定模量的热处理特殊合金。该材料不是不锈钢的,具有磁性。通常用于计时设备、称重和地球物理仪器。 |
材料 | 备注 | 最高工作温度 | 说明及主要用途 |
---|---|---|---|
Ultem |
热塑性聚醚酰亚胺(PEI)树脂,Ultem是SABIC Innovative Plastics IP BV公司的注册商标,通常情况下呈琥珀色。力司百灵使用六种色彩编码定义弹簧强度。 | 340 °F | 优异的耐化学性和热性能。可燃性非常低的非磁性材料。 |
