碟形弹簧

belleville

在窄小的空间里具有高负荷

如果您的压缩弹簧需要应用于空间狭小、负载很大的场合,力司百灵弹簧公司的碟形弹簧能解决您的难题。与螺旋弹簧相比,锥形结构使得碟形弹簧能支撑重负荷,且变形和压并高度相对较小。碟形弹簧也常用于解决振动、热膨胀、松弛和螺栓蠕变问题。

力司百灵弹簧公司的碟形弹簧是由300系列不锈钢生产。在大多数应用中,该合金为碟形弹簧提供良好的耐腐蚀性。此外,根据ASTM A967(取代QQ-P-35 标准)力司百灵弹簧公司的碟形弹簧都经过钝化处理,以去除污垢并提高耐腐蚀性。300系列不锈钢带有微量磁性,建议可将该系列不锈钢应用于温度不超过500°F(260°C)的任何场合。

为满足国际上对于碟形弹簧尺寸的需求,力司百灵可以提供 DIN系列公制碟形弹簧以对应德国DIN 2093标准。基于德国DIN2093标准的规格列表,力司百灵对其进行了扩展,这些产品都可以满足DIN标准对生产和品质的要求,为产品设计师提供更灵活的组件选择。DIN系列碟形弹簧使用51CrV4(AISI 6150)作为原材料,表面使用磷化上油作为防锈处理。

碟形弹簧DIN系列根据材料厚度分为三类:

第1类-此范围适用于材料厚度小于1.25 mm的碟形弹簧。力司百灵碟形弹簧DIN系列第一类有88种尺寸,外径从6mm(0.236")到40mm(1.575"),内径从3.2mm(0.126")到20.4mm(0.803")。

第2类-此范围适用于材料厚度为1.25 mm至6 mm的碟形弹簧。力司百灵碟形弹簧DIN系列第2类有161个尺寸,外径从20mm(0.787")到200mm(7.874"),内径从10.2mm(0.402")到102mm(4.016")。

第3类-此范围适用于材料厚度超过6 mm至14 mm的碟形弹簧。力司百灵碟形弹簧DIN系列第3类有的41个尺寸,外径从100 mm(3.937")至250 mm(9.843"),内径从51 mm(2.008")至127 mm(5.000")。

spring

spring

Single: One Washer


spring

Parallel: All washers stacked the same way to increase load



Series: All washers stacked opposite each other to increase deflection


spring

Series-Parallel: A combination of the two



碟形弹簧的使用和组合

每枚碟形弹簧对于某一特定变形都有一个特定负荷。相同变形情况下,两个叠合组合碟形弹簧所产生的负荷是一个碟形弹簧负荷的两倍;三个叠合组合碟形弹簧将产生3倍的负荷;四个叠合组合碟形弹簧将产生4倍的负荷,以此类推。另外一种情况,在相同负荷情况下,两个对合组合蝶形弹簧所产生的变形量是一个碟形弹簧形变量的两倍;三个对合组合碟形弹簧将产生三倍的形变量;四个对合组合蝶形过弹簧将产生四倍的形变量,以此类推。不同复合组合会产生不同的负荷和变形效果。因此,设计者可根据不同用途选择:

  • 叠合组合以增加负荷
  • 对合组合以增大形变量
  • 调整碟形弹簧负荷和形变量的方式为:通过增加或减少碟形弹簧,或者通过改变碟形弹簧叠合组合或对合组合的排列。

为了获得碟形弹簧的中间负荷,力司百灵提供给您弹簧与变形量之前关系的曲线图。

过将碟形弹簧按不同的序列进行组合,可实现获得额外负荷的灵活性。如上图所示,碟形弹簧的使用方式主要有四种

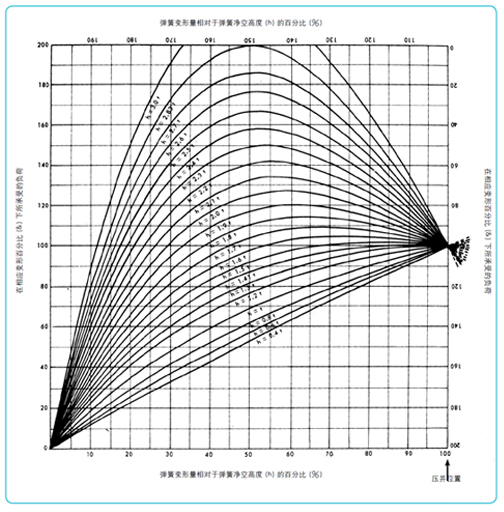

荷载变形曲线图

load deflection diagram
