波形弹簧

redux wave springs

波形弹簧设计用于在空间关键环境中要求紧负载的应用中取代传统的圆线压缩弹簧。力司百灵提供波形弹簧标准件系列和定制波形弹簧设计,以满足您的精确规格。力司百灵REDUX™ 波形弹簧系列是可立即交付的标准件系列。除了标准件范围外,力司百灵还可以制造定制波形弹簧。

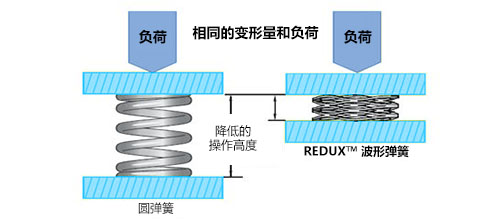

通常,波形弹簧所占的面积相对于其所能执行的工作量非常小。波形弹簧可将组件的尺寸和重量减少50%。事实上,根据设计参数,它们可以占据可比圆钢丝弹簧压缩高度空间的30-50%,在相同荷载规格下提供更多位移。这不仅节省了空间,而且使用更少材料的更小的组件,从而降低了生产成本。

波形弹簧设计信息

波形弹簧载荷

波形弹簧本质上是一种压缩弹簧,由盘绕的扁钢丝制成,并沿线圈添加波形,以产生弹簧效果。波形弹簧采用平端设计(通常称为波形端)制造;或方形平端设计,也称为垫片端。

应用

波形弹簧可用于各种应用,其中结构因素限制了安装高度,需要均匀的力分布和/或需要360°以上的均匀旋转压力。波形弹簧适用于静态和轻微动态负载应用,然而,在设计用于动态负载应用的波形弹簧时,疲劳是一个关键考虑因素。对于更高的生命周期,需要更强的波形弹簧。对于极端动态应用,必须找到特殊的解决方案,因为侧波曲线上的相当大的应力会导致接触点处的材料磨损。典型应用包括连接器、离合器、阀门、泵、密封件、医疗设备等。

波形弹簧材料

力司百灵REDUX™波形弹簧由单丝17-7不锈钢扁线制成,形成连续的精确线圈,具有均匀的直径和波形。对于定制设计,有许多材料和后处理选项。对于高温和腐蚀性环境,需要仔细选择材料。您可以向力司百灵工程师咨询技术信息。

波形弹簧标准件

波形弹簧标准件

力司百灵提供英制和公制尺寸的波形弹簧标准件-搜索波形弹簧标准件。

  • 英制直径可从0.250英寸(6.35mm)到1.75英寸(44.45mm),以满足2磅(8.9 N)到90磅(400.3 N)的负载要求
  • 公制直径可从6mm(.236英寸)到45mm(1.772英寸),以满足6 N(1.35磅)到400 N(89.9磅)的负载要求

REDUX™波形弹簧规格

材料:17-7 PH不锈钢
钢丝:单股预回火扁钢丝
温度:最高650华氏度(340摄氏度)
后处理:钝化
线圈:连续线圈
设计:直径和波高均匀

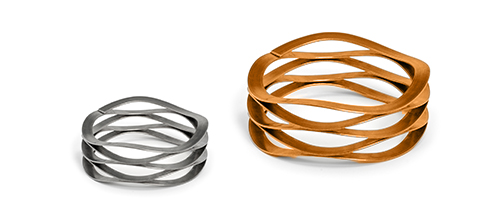

定制波形弹簧

定制波形弹簧

定制波形弹簧可采用多种材料、后处理和尺寸选项制造,以满足您的精确设计规格。您可以与力司百灵工程师合作,协助在应用程序中使用自定义波形弹簧的设计和技术细节。力司百灵提供小批量和长期批量定制弹簧。请立即索取定制波形弹簧报价。

波形弹簧小提示

波形弹簧的主要设计考虑因素

考虑波形弹簧时,有4个关键因素:

  1. 应用限制:孔/轴、内径/外径等。
  2. 负载
  3. 施加荷载时的工作高度
  4. 所需材料

如果波形弹簧设计用于静态应用,确保工作高度的%应力小于100%。如果弹簧承受更大的应力,则弹簧会发生变形。

如果波形弹簧设计用于动态应用,请确保工作高度的%应力小于80%。如果受到更高的应力,波形弹簧会过弯。

使用波形弹簧进行设计时,需要记住的几件事:

如果波形弹簧每圈的工作高度小于(2*钢丝厚度),则波形弹簧将在“非线性”范围内工作,实际载荷可能高于计算值。

圈数必须介于2和20之间

每圈波数(N)必须为½增量

最小径向壁=(3*线材厚度)
最大径向壁=(10*线材厚度)

不建议将波形弹簧压缩到压并高度。

在设计适合孔和/或轴上方的弹簧时,必须考虑外径(OD)膨胀和外径(OD)公差。

如需亲自咨询力司百灵工程师,请立即联系我们
搜索或订购REDUX™ 波形弹簧,请点击此处
要提交定制波形弹簧的询价,请单击此处
