弹簧刚度：±10%；压并高度公差：+5%，无下限
*除非注明符合DIN 2098的要求
此外径表不适用于Lite微压力、HEFTY模具、REDUX波形或MIL-SPEC美国军标

弹簧刚度：± 10%

弹簧刚度：± 10%
压并高度公差：最大，无下限

弹簧刚度：± 10%
*除非注明符合DIN 2097标准或MIL-SPEC美国军标

弹簧刚度：± 10%
拉环位置：在22°以内
拉环开口的相对位置在出厂时是可选的

扭转技术备注和公差

一般说明

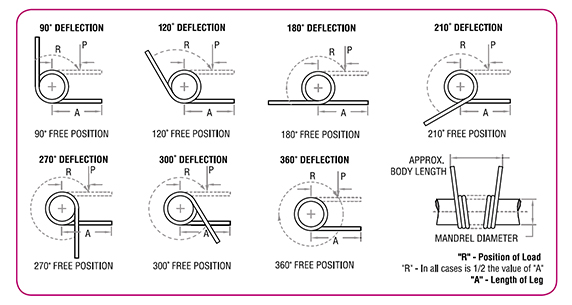

1. 腿的长度在下面的草图中显示为“A”。

2. 请注意：“R”（以英寸为单位的半径）施加的力始终为“A”（腿长）的1/2。支腿的虚线表示加载位置，在“R”（半径）处将达到“T”（扭矩）值。

3. 要将扭矩值转换为直接荷载：使用公式-P=T/R P=半径处施加的荷载（R）T=扭矩示例：编号LTL 012A 01，R=0.187的荷载是什么？使用P=T/R=.050/.187=.267磅。

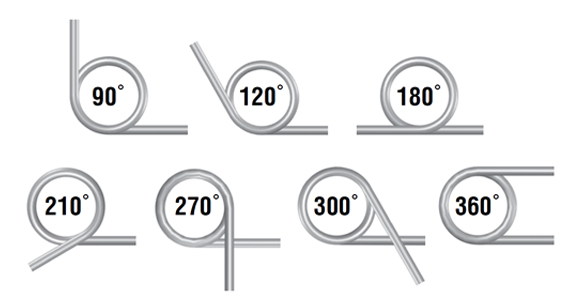

4. 为了计算所列以外的扭矩值（端部位置），可以使用成正比的方法。示例：编号LTL 012 A 01。90°偏转时，目录列表中所示的扭矩为.050 in-lbs；因此，45°的扭矩为0.025 英寸-磅。

5. 荷载检查-应始终在半径（“R”值）处检查荷载



6. 芯轴尺寸：通常，扭转弹簧用于芯轴（轴或芯轴）上。“建议的芯轴尺寸，英寸”一栏允许以下示例中所示的各种位移有大约10%的间隙。如果您需要更大的位移，我们建议适当减小芯轴尺寸。

7. 风向：良好的设计要求扭转弹簧应在缠绕线圈的方向上使用。订购时，确保选择LTL（左旋向）或LTR（右旋向）用于所需的应用。



扭转外径（OD）公差
